Інструментальна сталь S136

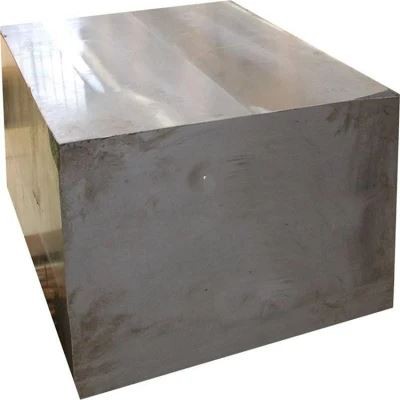

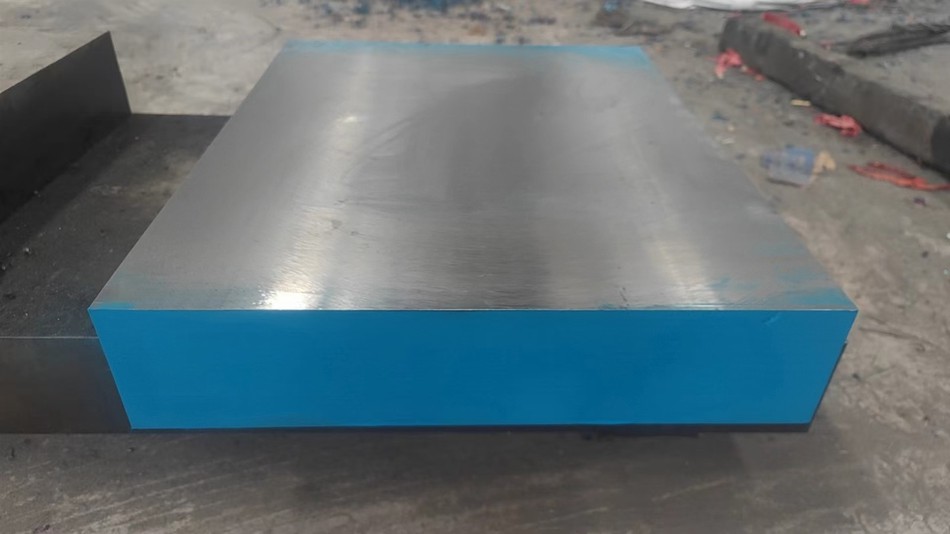

Зображення продукту

Наша фабрика

Звичайні процеси термічної обробки сталі S136 включають відпал, загартування та відпуск.
1. Відпал: нагрійте до 780 градусів під захистом, потім охолодіть до 650 градусів у печі зі швидкістю 10 градусів на годину, а потім охолодіть на повітрі.
2. Загартування: спочатку нагрійте до 600-650 градусів, діапазон температур загартування зазвичай становить 1000-1050 градусів, а зазвичай використовується температура 1020-1030 градусів. Щоб уникнути надмірного напруження та деформації, швидке охолодження може бути здійснено за допомогою гарячої олії до 80 градусів, загартування під тиском у вакуумі тощо. Під час загартування слід звернути увагу на захист, щоб запобігти обезвуглецюванню та окисленню. При охолодженні до 50 градусів необхідно негайно провести загартування.
3. Загартування: загартуйте принаймні двічі, відповідна температура загартування становить 250 градусів, а час витримки становить не менше двох годин. Твердість після відпустки більше або дорівнює 52HRC.
Слід зазначити, що конкретний процес термічної обробки сталі S136 може змінюватися залежно від таких факторів, як фактичні виробничі потреби, якість сталі та стан обладнання. Під час виконання термічної обробки слід суворо контролювати параметри процесу кожної ланки, щоб гарантувати, що сталь форми може отримати необхідні характеристики та твердість.
Крім того, сталь S136 різних виробників може мати невеликі відмінності в складі, що також вплине на процес термообробки. Тому під час фактичної експлуатації рекомендується звернутися до технічної інформації, наданої постачальником матеріалу, або проконсультуватися з професійним інженером з термічної обробки, щоб розробити найбільш відповідний план термічної обробки.



Додатки
1. Пластикові форми: придатні для виготовлення форм для різних пластикових виробів, таких як форми для пластикових деталей в електронній, автомобільній, побутовій техніці та інших галузях промисловості.
2. Форми для лиття під тиском: використовуються для виготовлення форм для лиття під тиском, таких як алюмінієві сплави та цинкові сплави, які можуть витримувати удар і корозію високотемпературного розплавленого металу.
3. Прецизійні прес-форми: такі як прецизійні прес-форми для оптичних інструментів, медичних приладів, годинників та інших галузей промисловості, які мають надзвичайно високі вимоги до точності форм і якості поверхні. Інструментальна сталь S136 може добре відповідати цим вимогам.



Умови доставки:

• Грубо оброблений круглий пруток/фрезерна плита; Яскравий пілінг; Чорний або як ваша вимога.
• Відпал, ESR матеріал.



Наша інструментальна сталь S136 виготовляється з високоякісної сировини в суворій відповідності до міжнародних стандартів і передових виробничих процесів. Кожна партія продукції проходить сувору перевірку якості, щоб переконатися, що хімічний склад, механічні властивості, точність розмірів та інші показники відповідають вимогам, забезпечуючи покупцям продукцію високої якості та надійну роботу.
Вибір інструментальної сталі S136 означає вибір високоякісного, високоефективного матеріалу для прес-форм, що забезпечує надійну гарантію для ваших проектів з виробництва прес-форм і обробки.

Доставка
