1.2714 Сталевий круглий штамп 55NiCrMoV7
Тип: плита/круглий брусок/плоский брусок
Умови поставки: відпалена чорна поверхня/точена яскрава поверхня
Опис продукції
Інструментальна сталь 1.2714/55NiCrMoV7 відноситься до загального класу легованої, зміцнюваної в маслі інструментальної сталі, яка характеризується хорошою в'язкістю. Інструментальна сталь 1.2714 придатна для використання як інструменти, матриці та деталі машин, які вимагають гарного поєднання твердості та міцності.
Завдяки низькому вмісту вуглецю та відносно високому вмісту нікелю інструментальна сталь 1.2714 має дещо кращу стійкість до ударів, ніж більш високолеговані типи, і її слід використовувати там, де деякою зносостійкістю можна пожертвувати заради підвищення міцності.
Інструментальна сталь 1.2714/55NiCrMoV7 для холодної роботи. Зняття напруги
Нагрійте до 600-650 градусів, витримайте 4-6 годин
Охолодження в печі до 300-350 градусів
Охолодження на повітрі
1.2714 Ізотермічний відпал інструментальної сталі
Охолодіть піч до 670 градусів і витримайте при температурі не менше 10 годин
Охолодіть на 10 градусів / год до 630 градусів
Охолодження на повітрі.
Максимальна твердість: менше або дорівнює 240 HB
Параметри продукції
|
Еквівалент
Марка сталі
|
AISI
|
DIN
|
JIS
|
GB
|
|
L6
|
1.2714
|
SKT4
|
5CrNiMoV
|
Відсоток хімічного складу інструментальної сталі 1,2714
|
Марка сталі
|
C
|
Si
|
Мн
|
кр
|
пн
|
V
|
Ni
|
P&S
|
|
L6
|
0.65-0.75
|
0.10-0.50
|
0.25-0.80
|
0.60-1.20
|
Менше або дорівнює 0,50
|
|
1.25-2.00
|
Менше або дорівнює 0.03
|
|
1.2714
|
0.50-0.60
|
0.10-0.40
|
0.60-0.90
|
0.80-1.20
|
0.35-0.55
|
0..05-0.15
|
1.50-1.80
|
Менше або дорівнює 0.03
|
|
SKT4
|
0.50-0.60
|
0.10-0.40
|
0.60-0.90
|
0.80-1.20
|
0.35-0.55
|
0.05-0.15
|
1.50-1.80
|
Менше або дорівнює 0.03
|
Розмір інструментальної сталі 1.2714 (можна налаштувати)
| Круглий бар | Діаметр (мм): | Гаряче кування: φ50-800 | Довжина (мм): 2000-5800 |
| Гарячекатаний: менше або дорівнює 50 | |||
| Сталева пластина | Товщина (мм): | Гаряче кування: більше або дорівнює 20 | Ширина (мм): 200-810 |
| Гарячекатаний: менше або дорівнює 20 | |||

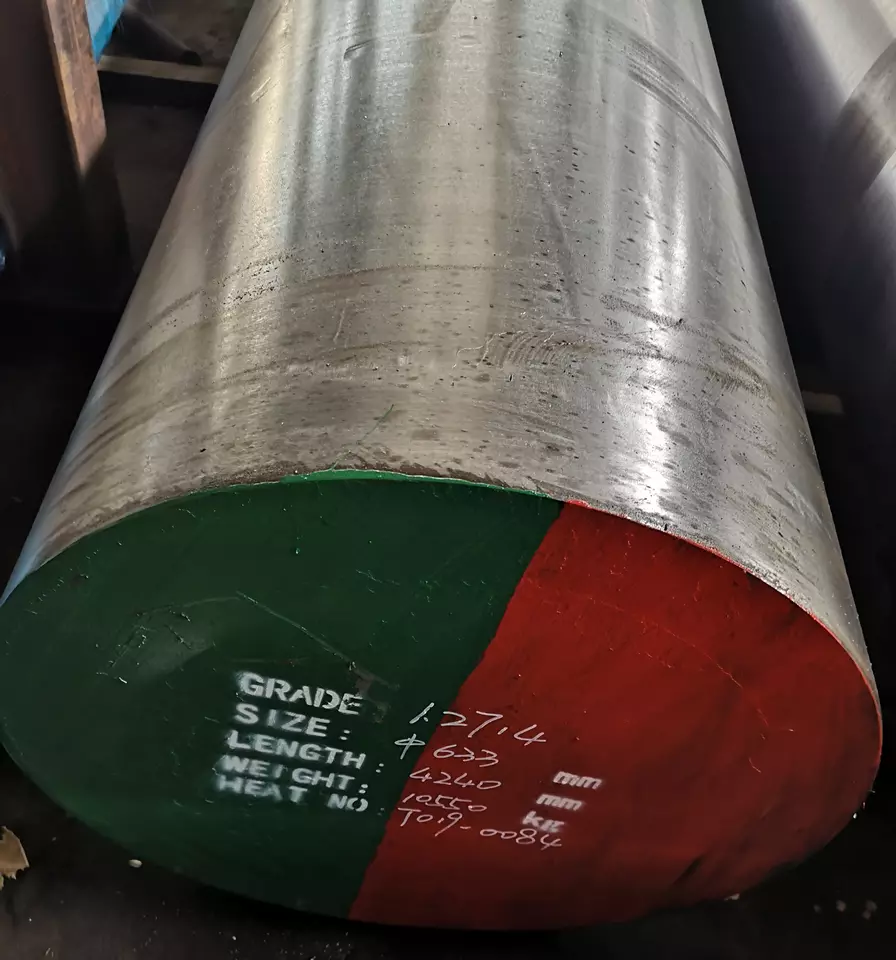

Зображення продукту
Наша фабрика
Виробництво сталі
Виробництво зливків
Ковані бруски
Машинобудування
Умови термічної обробки
Загартовування
Друге попереднє нагрівання до 650-750 ступеня;
Нагрійте до температури затвердіння 860-890 градусів і витримайте при температурі;
Охолодження в гарячій олії (40-60 град.); твердість, загартована маслом: 54-59HRC;
Загартовування
Техніка
Відпалена плюс чорна/очищена/точена/шліфована/полірована поверхня за спеціальним запитом клієнта, відповідність тесту UT з SEP 1921-84 клас c/c
Упаковка та доставка
Упаковка та доставка
-
Внутрішній розмір контейнера:
-- 20ft GP: 5,8 м (довжина) x 2,13 м (ширина) x 2,18 м (висота)
-- 40ft GP: 11,8 м (довжина) x 2,13 м (ширина) x 2,18 м (висота)
-- 40ft HG: 11,8 м (довжина) x 2,13 м (ширина) x 2,72 м (висота)
Наш сервіс
Різання: Горизонтальна стрічкова пила / Вертикальна стрічкова пила
Фрезерування: поверхнево-шліфувальний верстат з ЧПУ, розточувальний верстат з ЧПУ, стрічкова пила,
Верстат з подвійною головкою з ЧПУ, вертикальна стрічкова пила, фрезерний верстат з ЧПУ,
Подвійне пиляльне полотно, бездротовий кран з дистанційним керуванням, магнітний патрон
Перевірка: твердість / спектральний аналіз / ультразвукове випробування тощо.
FAQ
Популярні Мітки: 1.2714 штамп сталевий круглий 55nicrmov7
Вам також може сподобатися
Послати повідомлення
